Судовая запорная арматура - производство и продажа > 21 Судовые захлопки и невозвратные клапана > Захлопка судовая муфтовая проходная невозвратная, Ms 58 для горизонтального и вертикального монтажа, мягкое уплотнение EPDM тип 21.51.81

21 Судовые захлопки и невозвратные клапана


Захлопка судовая муфтовая проходная невозвратная, Ms 58 для горизонтального и вертикального монтажа, мягкое уплотнение EPDM тип 21.51.81

Захлопка судовая муфтовая проходная невозвратная, латунь Ms 58 для горизонтального и вертикального монтажа, мягкое уплотнение EPDM тип 21.51.81

Условное давление: PN16

Область применения:

Судовая захлопка из латуни используется на трубопроводах для горячей и холодной воды, нефтепродуктов, а так же других нейтральных не агрессивных сред. Максимальная рабочая температура до 150°C

Допустимые рабочие температуры и давления:

до 100°C макс. 16 bar, свыше 100°C макс. 10 bar, свыше 120°C макс. 6 bar

Специальное исполнение:

Клапаны из G-CuSn10 Zn, CuSn10-C и т.д.
Клапаное исполнение: бронза Rg 03 и безцинковая бронза Gbz 03 с седлом из CuAl10 Ni и т.д.

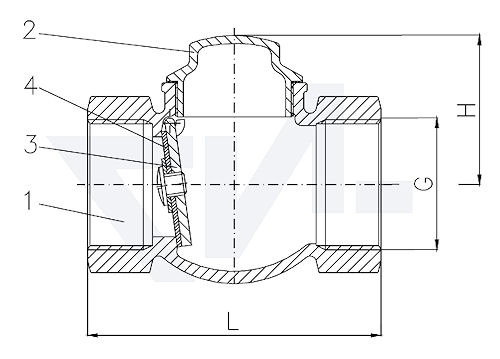

Захлопка муфтовая проходная невозвратная, Ms 58 для горизонтального и вертикального монтажа, мягкое уплотнение EPDM тип 21.51.81

  1 - Корпус  CuZn39Pb 3

  2 - Крышка - заглушка CuZn39Pb 3

  3 - Клапанная захлопка CuZn39Pb 3

  4 - Сальник EPDM

Таблица размеров судовой латунной захлопки:

DN

G

L

H

- kg

10

R 3/8"

47

40

0,17

15

R 1/2"

52

42

0,20

20

R 3/4"

62

45

0,30

25

R 1"

70

52

0,50

32

R 1 1/4"

84

60

0,80

40

R 1 1/2"

88

62

1,00

50

R 2"

106

72

1,70

65

R 2 1/2"

120

86

1,70

80

R 3"

138

94

1,70

100

R 4"

170

115

1,70
