Судовая запорная арматура - производство и продажа > 40 Судовые и промышленные краны > Кран-пробка двухходовой штуцерный DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип 40.52.02 / 40.52.03

40 Судовые и промышленные краны


Кран-пробка двухходовой штуцерный DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип 40.52.02 / 40.52.03

Кран-пробка двухходовой штуцерный бронзовый DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип 40.52.02 / 40.52.03

Область применения:
Судовой кран для пара низкого давления, воды , а так же других не агрессивных сред. Макс. раб. температура до 80°C.

Допустимые рабочие температуры и давления:
до 40°C макс. 25 bar
выше 40°C макс. 16 bar

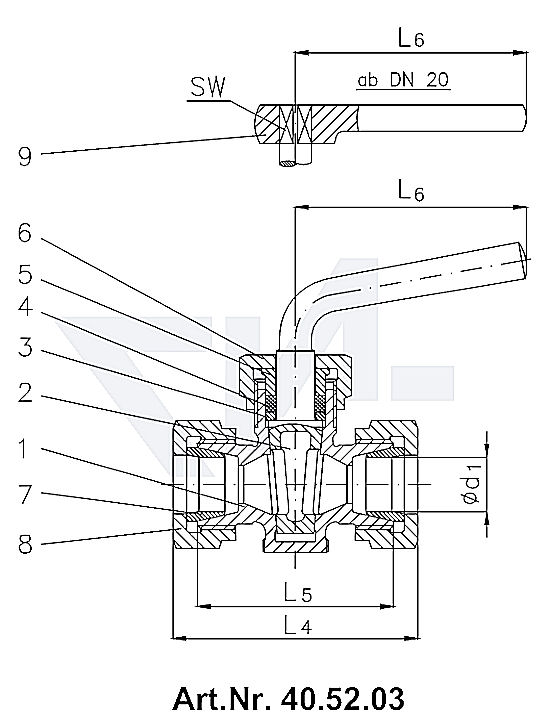

Деталь

Наименование

Материал в соответствии с DIN

Материал в соответствии с BS

1

Корпус

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

2

Пробка

CuSn5Zn5Pb5-C

B.S.1400:1961 LG 2-C

3

Кольцо крепёжное

CuZn39 Pb

B.S.2874:1962 CZ 121

4

Набивка

Просаленый хлопок

---

5

Втулка под уплотнитель

CuZn39 Pb

B.S.2874:1962 CZ 121

6

Накидная гайка

CuZn39 Pb

B.S.2874:1962 CZ 121

7

Паянная втулка под золотник

Cu

---

8

Накидная гайка

CuZn39 Pb

B.S.2874:1962 CZ 121

9

Рукоятка-ключ

GTW

---



Кран-пробка двухходовой штуцерный DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип 40.52.02 / 40.52.03

Кран-пробка двухходовой штуцерный DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип  40.52.03

Кран-пробка двухходовой штуцерный DIN 87020, со штуцером под пайку, с сальником, Rg 5 с металлической рукояткой, от DN 20 рукоятка-ключ тип 40.52.02 / 40.52.03



DN

Ø d1

G

L1

L2

L3

L4

L5

L6

SW

- kg

4

8

R 1/4"

55

48

12

62

56

55

-

0,3

6

10

R 3/8"

59

52

12

66

56

60

-

0,4

8

12

R 1/2"

67

60

14

74

60

70

-

0,5

10

14

R 1/2"

69

60

14

78

62

70

-

0,6

12

16

R 3/4"

81

72

16

90

76

85

-

0,8

16

20

R 3/4"

82

72

16

92

76

85

-

1,0

20**

25

R 1"

95

84

18

106

84

110

11

1,3

25**

30

R 1 1/4"

108

96

20

120

96

120

12

1,7

** рукоятка-ключ
