Судовая запорная арматура - производство и продажа > 50 Судовые затворы и захлопки > Затвор дисковый безфланцевый “Wafer” для установки между фланцами, GGG 40.3/Al-Bronze тип 50.61.03

50 Судовые затворы и захлопки


Затвор дисковый безфланцевый “Wafer” для установки между фланцами, GGG 40.3/Al-Bronze тип 50.61.03

Судовой затвор дисковый поворотный безфланцевый, тип “Wafer”, для установки между фланцами, из высокопрочного чугуна GGG 40.3 / диск из Al-Bronze, тип 50.61.03

Манжета, редуктор

Условное давление :  PN10

Область применения:
Судовой затвор поворотный для холодной и горячей воды, нефтепродуктов и других нейтральных не агрессивных сред. Максимальная рабочая температура до +135°C

ТИП УПЛОТНЕНИЯ ДИАПАЗОН ПРИМЕНЕНИЯ
NBR от -12°C до +82°C
EPDM от -35°C до +120°C
FTP от -12°C до +135°C

Технические характеристики:
Концентрические затворы с мягким уплотнением для установки между фланцами по DIN, ANSI, JIS и т.д.

Основные преимущества:
Полная герметичность в обоих направлениях потока.

Специальное исполнение:
► Корпус из Al-Bronze, GP240 GH,EN-GJL-250
► Манжета из EPDM, FPM
► Диск-заслонка из нержавеющей стали

Спецификация материалов судового поворотного затвора:


Деталь



Наименование

Материал в соответствии с DIN

Материал в соответствии с ANSI

1

Корпус

EN-GJS-400-18-LT

---

2

Манжета

NBR

---

3

Диск-заслонка

Al-Bronze

---

4

Вал

X6CrNiMoTi17-12-2

316 Ti (AISI)

5

Уплотнительное кольцо

NBR

---

6

Цилиндр. втулка

Azetal

---

7

Шайба

Бронза

---

Затвор дисковый безфланцевый “Wafer” для установки между фланцами, GGG 40.3/Al-Bronze тип 50.61.03

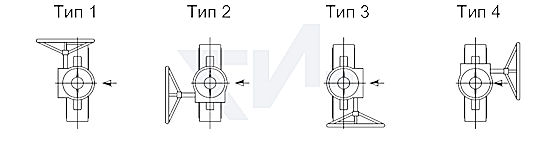

Возможное расположение редуктора. Стандартная модель тип 1.

редуктор для дискового затвора ИНМОР

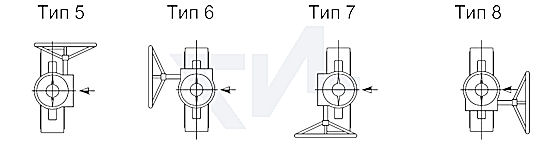

Редуктор для дискового затвора ИНМОР тип 5

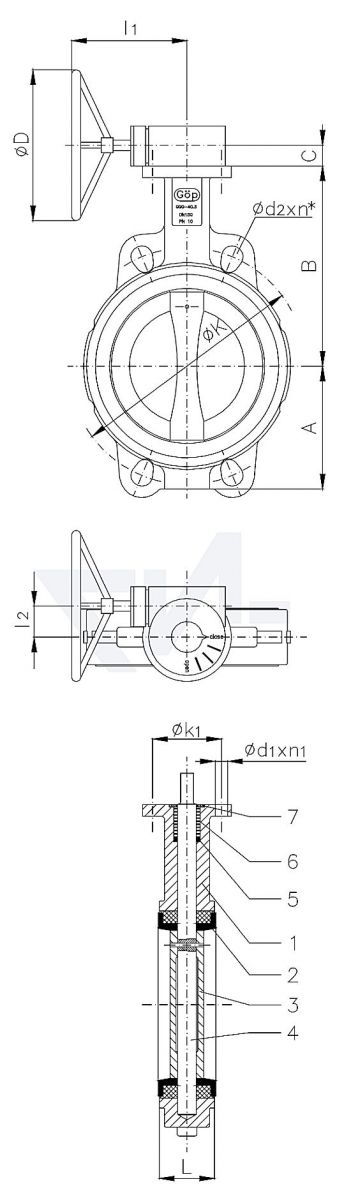

Таблица размеров судового поворотного затвора:

DN

A

B

C

Ø D

Фланец  PN 6

Ø K x n* x Ø d2

Фланец PN10

Ø K x n* x Ø d2

Фланец PN16

Ø K x n* x Ø d2

Ø k1 x n1 x Ø d1

L

l 1

l 2

- kg

40

61

130

38

152

100 x 4 x 14

110 x 4 x 18

110 x 4 x 18

50 x 4 x 8

33

154

45

6,6

50

80

124

38

152

110 x 4 x 14

125 x 4 x 18

125 x 4 x 18

70 x 4 x 10

43

154

45

7,2

65

89

134

38

152

130 x 4 x 14

145 x 4 x 18

145 x 4 x 18

70 x 4 x 10

46

154

45

7,5

80

95

141

39

300

150 x 4 x 18

160 x 8 x 18

160 x 8 x 18

70 x 4 x 10

46

238

63

16,3

100

114

156

39

300

170 x 4 x 18

180 x 8 x 18

180 x 8 x 18

70 x 4 x 10

52

238

63

17,7

125

127

170

39

300

200 x 8 x 18

210 x 8 x 18

210 x 8 x 18

70 x 4 x 10

56

238

63

19,9

150

140

186

39

300

225 x 8 x 18

240 x 8 x 22

240 x 8 x 22

70 x 4 x 10

56

238

63

20,8

200

175

218

45

300

280 x 8 x 18

295 x 8 x 22

295 x 12 x 22

102 x 4 x 12

60

222

78

27,9

250

220

249

45

300

335 x 12 x 18

350 x 12 x 22

355 x 12 x 26

102 x 4 x 12

68

222

78

32,4

300

255

285

45

300

395 x 12 x 22

400 x 12 x 22

410 x 12 x 26

125 x 4 x 14

78

222

78

44,4

350

279

320

45

300

445 x 12 x 22

460 x 16 x 26

470 x 16 x 26

125 x 4 x 14

92

222

78

56,4

400

305

350

50

300

495 x 16 x 22

515 x 16 x 26

525 x 16 x 30

165 x 4 x 22

102

300

120

85,0

450

365

380

50

300

550 x 16 x 22

565 x 20 x 26

585 x 20 x 30

165 x 4 x 22

114

300

120

106,0

500

371

420

64

400

600 x 20 x 22

620 x 20 x 26

650 x 20 x 33

165 x 4 x 22

127

350

120

174,0

600

457

470

70

400

705 x 20 x 26

725 x 20 x 30

770 x 20 x 36

165 x 4 x 22

154

350

120

249,0
